În domeniul transferului de căldură industrial, schimbătoarele de căldură cu garnitură joacă un rol esențial în diferite aplicații, de la procesarea chimică la producția de alimente și băuturi. Ca furnizor deSchimbător de căldură cu garnitură, Am asistat de prima dată cum performanța acestor dispozitive poate fi influențată în mod semnificativ de mai mulți factori. Un astfel de factor crucial este raportul de compresie a garniturii, care are implicații cu mult implicații pentru eficiența generală, fiabilitatea și longevitatea unui schimbător de căldură cu garnitură.
Înțelegerea raportului de compresie a garniturii
Înainte de a -și aprofunda impactul asupra performanței, este esențial să înțelegem care este raportul de compresie a garniturii. În termeni simpli, raportul de compresie a garniturii se referă la raportul dintre grosimea inițială a garniturii și grosimea comprimată atunci când este instalat într -un schimbător de căldură. Acest raport este determinat de presiunea aplicată în timpul asamblării plăcilor schimbătorului de căldură.
Când asamblăm un schimbător de căldură cu garnitură, ștergem strâns plăcile. Forța exercitată pe garnituri le determină să se comprime. De exemplu, dacă o garnitură are o grosime originală de 5 mm și este comprimată la 3 mm în timpul instalării, raportul de compresie este de 5: 3 sau aproximativ 1,67. Această compresie este necesară pentru a crea o etanșare strânsă între plăci, împiedicând orice scurgere a lichidelor utilizate în procesul de schimb de căldură.
Influență asupra performanței de etanșare
Cel mai direct impact al raportului de compresie a garniturii este asupra performanței de etanșare a schimbătorului de căldură. Un raport de compresie adecvat asigură că garnitura poate sigila eficient golurile dintre plăci, împiedicând amestecarea lichidelor calde și reci.
Dacă raportul de compresie este prea scăzut, este posibil ca garnitura să nu fie suficient de comprimată pentru a forma o etanșare strânsă. Acest lucru poate duce la scurgeri de fluide, ceea ce reprezintă o problemă serioasă în funcționarea schimbătorului de căldură. Scurgerea nu numai că are ca rezultat o pierdere a eficienței procesului, dar poate fi periculoasă, mai ales atunci când aveți de -a face cu lichide corozive sau toxice. De exemplu, într -o fabrică chimică, un schimbător de căldură care scurge poate provoca poluarea mediului și poate reprezenta o amenințare pentru siguranța lucrătorilor.
Pe de altă parte, un raport de compresie excesiv de mare poate fi, de asemenea, problematic. Over - Compresia poate deteriora materialul garniturii. Garniturile sunt de obicei fabricate din materiale elastomerice, cum ar fi cauciuc de nitril, EPDM sau cauciuc fluorocarbon. Aceste materiale au o anumită limită la compresibilitatea lor. Când este comprimat dincolo de această limită, garnitura poate experimenta deformare permanentă, fisură sau extrudare. Extruziunea apare atunci când materialul garniturii este forțat să iasă din canalul său desemnat între plăci, ceea ce duce, de asemenea, la scurgeri și la o reducere a eficacității etanșării.
Efect asupra eficienței transferului de căldură
Raportul de compresie a garniturii are, de asemenea, un impact asupra eficienței transferului de căldură a schimbătorului de căldură cu garnitură. Într -un schimbător de căldură, transferul de căldură are loc prin plăci. Garniturile separă diferitele canale fluide și ajută la direcționarea fluxului fluidelor.
Când raportul de compresie este adecvat, plăcile sunt ținute împreună ferm, asigurând un contact bun între plăci și lichide. Acest lucru promovează transferul de căldură eficient. Cu toate acestea, dacă compresia este inegală sau incorectă, poate determina plăcile să se deformeze sau să creeze lacune între ele. Aceste lacune pot perturba fluxul de lichide și pot reduce zona de contact între fluide și plăci, scăzând astfel coeficientul de transfer de căldură.
De exemplu, dacă garniturile de pe o parte a plăcii sunt peste - comprimate în timp ce cele din cealaltă parte sunt sub - comprimate, placa se poate îndoi. Această îndoire poate crea zone moarte în fluxul de lichide, unde lichidul este stagnat și transferul de căldură este minim. Drept urmare, eficiența generală a transferului de căldură a schimbătorului de căldură este compromisă.
Impact asupra longevității garniturii
Durata de viață a garniturilor dintr -un schimbător de căldură cu garnitură este un alt aspect afectat de raportul de compresie. Garniturile sunt supuse stresului continuu în timpul funcționării schimbătorului de căldură, inclusiv ciclismul termic, fluctuațiile de presiune și expunerea chimică.
Un raport de compresie adecvat ajută la distribuirea stresului uniform pe garnitură. Acest lucru reduce uzura pe materialul garniturii și își extinde durata de viață. Când compresia este prea scăzută, este posibil ca garnitura să nu poată rezista la variațiile de presiune și temperatură, ceea ce duce la o defecțiune prematură. Studiile ridicate de presiune pot determina garnitura să -și schimbe sau să -și piardă sigiliul, accelerând degradarea acesteia.
În schimb, peste - compresia pune stres excesiv pe garnitură. Presiunea constantă poate face ca materialul garniturii să îmbătrânească mai rapid, reducând elasticitatea și rezistența sa la substanțe chimice. Drept urmare, este posibil ca garnitura să fie înlocuită mai frecvent, crescând costul de întreținere și timpul de oprire al schimbătorului de căldură.
Alegerea raportului de compresie a garniturii potrivite
Selectarea raportului corespunzător de compresie a garniturii este o sarcină critică. Depinde de mai mulți factori, inclusiv de tipul de material de garnitură, de condițiile de funcționare ale schimbătorului de căldură (cum ar fi temperatura, presiunea și chimia fluidului) și proiectarea plăcilor schimbătorului de căldură.
Producătorii de garnituri oferă, de obicei, linii directoare privind raportul de compresie recomandat pentru produsele lor. Aceste orientări se bazează pe testări și cercetări ample. De exemplu, pentru o garnitură standard de cauciuc de nitril utilizat într -un schimbător de căldură cu temperatură scăzută, moderat, raportul de compresie recomandat ar putea fi cuprins între 1,3 și 1,7.
Atunci când asamblați un schimbător de căldură, este important să folosiți valori de cuplu adecvate atunci când strângeți șuruburile. Utilizarea unei chei de cuplu asigură că compresia este consecventă pe toate garniturile. În plus, inspecția regulată a garniturilor în timpul funcționării schimbătorului de căldură poate ajuta la detectarea oricăror semne de compresie peste sau sub - mai devreme.
Rolul garniturilor de înaltă calitate

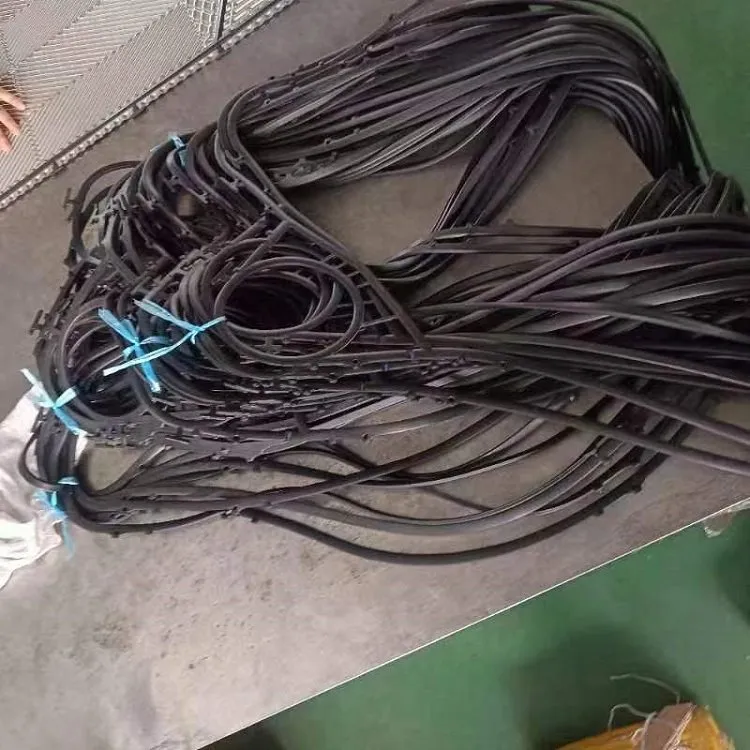

Ca aSchimbător de căldură cu garniturăFurnizor, înțelegem importanța utilizării garniturilor de înaltă calitate.Garnitură PHEşiGarnitură GEAsunt exemple de garnituri bine proiectate, care sunt concepute pentru a efectua optim într -o gamă specifică de raporturi de compresie.
Aceste garnituri sunt fabricate cu precizie pentru a asigura grosimea uniformă și proprietățile materialelor. De asemenea, sunt formulate pentru a rezista condițiilor dure de funcționare la schimbătoarele de căldură, cum ar fi temperaturi ridicate, substanțe chimice agresive și presiuni ridicate. Folosind garnituri de înaltă calitate și menținând raportul corect de compresie, putem ajuta clienții noștri să obțină o performanță mai bună și o durată de viață mai lungă pentru schimbătoarele de căldură cu garnitură.
Concluzie
În concluzie, raportul de compresie a garniturii este un parametru critic care afectează semnificativ performanța unui schimbător de căldură cu garnitură. Influențează performanța de etanșare, eficiența transferului de căldură și longevitatea garniturii. În calitate de furnizor, ne -am angajat să oferim clienților noștri nu numai de înaltă calitateSchimbător de căldură cu garniturădar și expertiza pentru a asigura instalarea și funcționarea corespunzătoare a acestor dispozitive.
Dacă sunteți pe piață pentru un schimbător de căldură cu garnitură sau aveți nevoie de sfaturi cu privire la selecția garniturii și raportul de compresie, vă invităm să ne contactați pentru o discuție detaliată. Echipa noastră de experți este gata să vă ajute să găsiți cea mai bună soluție pentru nevoile dvs. specifice de transfer de căldură.
Referințe
- „Manual de schimbătoare de căldură pentru plăci” de F. Shah și D. Sekulic
- „Garnituri elastomerice: materiale, design și aplicații” de A. Roberts
- Literatură tehnică de la producători de garnituri precum Trelleborg și Garlock.
